1D Heat Equation

「熱い鉄の棒の端を加熱し続けたら、温度はどう伝わっていくか？」
このような熱の伝わり方を知りたいとき、物理学では熱伝導方程式という偏微分方程式が登場します。

一見すると難解な記号の羅列に見えますが、これをコンピュータで扱える形（差分方程式）に変換すると、実は「自分の温度は、両隣の温度で決まる」という、非常にシンプルな足し算と引き算の世界が見えてきます。

本記事では、この熱伝導方程式を「差分化」する過程を詳しく解説し、実際に数値がどのように変化していくかを見ていきます。

コンピュータは「無限に小さい変化（微分）」を直接扱うことができません。そこで、時間と空間を細かいメッシュ（格子）に区切り、微分を「ごく短い区間の引き算」に近似します。これを差分化と呼びます。

2.1 空間と時間の分割（離散化）

まず、計算したい世界をグリッド状に分割します。

• 空間 ($x$) ： 棒を $\Delta x$ 間隔で区切ります。位置をインデックス $i$ で表します。（$x_i = i \cdot \Delta x$）
• 時間 ($t$) ： 時間を $\Delta t$ 刻みで進めます。時刻をインデックス $n$ で表します。（$t_n = n \cdot \Delta t$）

ここでの目標は、「今の時刻 ($n$) のデータを使って、次の時刻 ($n+1$) の温度 $u_i^{n+1}$ を求める式」を作ることです。

2.2 時間の変化（左辺の変形）

左辺 $\frac{\partial u}{\partial t}$ は、「時間の変化に対する温度の変化率」です。これは単純に、「未来の値」から「今の値」を引いて、時間刻みで割ることで近似できます。

2.3 空間の曲がり具合（右辺の変形）

右辺 $\frac{\partial^2 u}{\partial x^2}$ は、「位置による変化率（傾き）」の、さらに「変化率」を表す 2階微分 です。

これは、(右隣との傾き) - (左隣との傾き) を距離 $\Delta x$ で割ることで求められます。

ステップA：傾き（1階微分）を求める
自分（位置 $i$）を中心にして、右側の傾きと左側の傾きをそれぞれ求めます。

• 右隣との傾き： $\frac{u_{i+1} - u_i}{\Delta x}$
• 左隣との傾き： $\frac{u_i - u_{i-1}}{\Delta x}$

ステップB：傾きの変化（2階微分）を求める
2階微分は、この「右の傾き」と「左の傾き」の差を取って、さらに距離 $\Delta x$ で割ったものです。

これを整理すると、非常にシンプルな形になります。

2.4 式の合体と完成

左辺と右辺をイコールで結びます。

私たちが知りたいのは「未来の値 ($u_i^{n+1}$」だけなので、これについて解きます（左辺に残して他を右辺へ移項）。すると、プログラムで記述できる差分方程式が完成します。

ただし係数 $r = \frac{\alpha \Delta t}{(\Delta x)^2}$

導出した式 $u_{\text{new}} = u_{\text{current}} + r \times (u_{\text{left}} - 2u_{\text{current}} + u_{\text{right}})$ の意味を考えてみましょう。

括弧の中身は、変形すると $(u_{\text{left}} + u_{\text{right}}) - 2u_{\text{current}}$ とも見れます。これは「両隣の合計」と「自分の2倍」の差を見ています。

• もし「両隣の平均」より自分が低ければ $\rightarrow$ プラスになり、温度が上がる。
• もし「両隣の平均」より自分が熱ければ $\rightarrow$ マイナスになり、温度が下がる。

つまり、「両隣と馴染むように温度が変わっていく」という拡散現象を数学的に表しているのです。

手計算による数値追跡例

実際に簡単な数字を入れて、熱が伝わる様子を追ってみましょう。
（係数 $r = 0.5$、左端は常に100固定、初期値は0）

このように、単純な計算を繰り返すだけで、熱が左から右へと徐々に伝わり、グラデーションが形成されていく様子が計算できます。

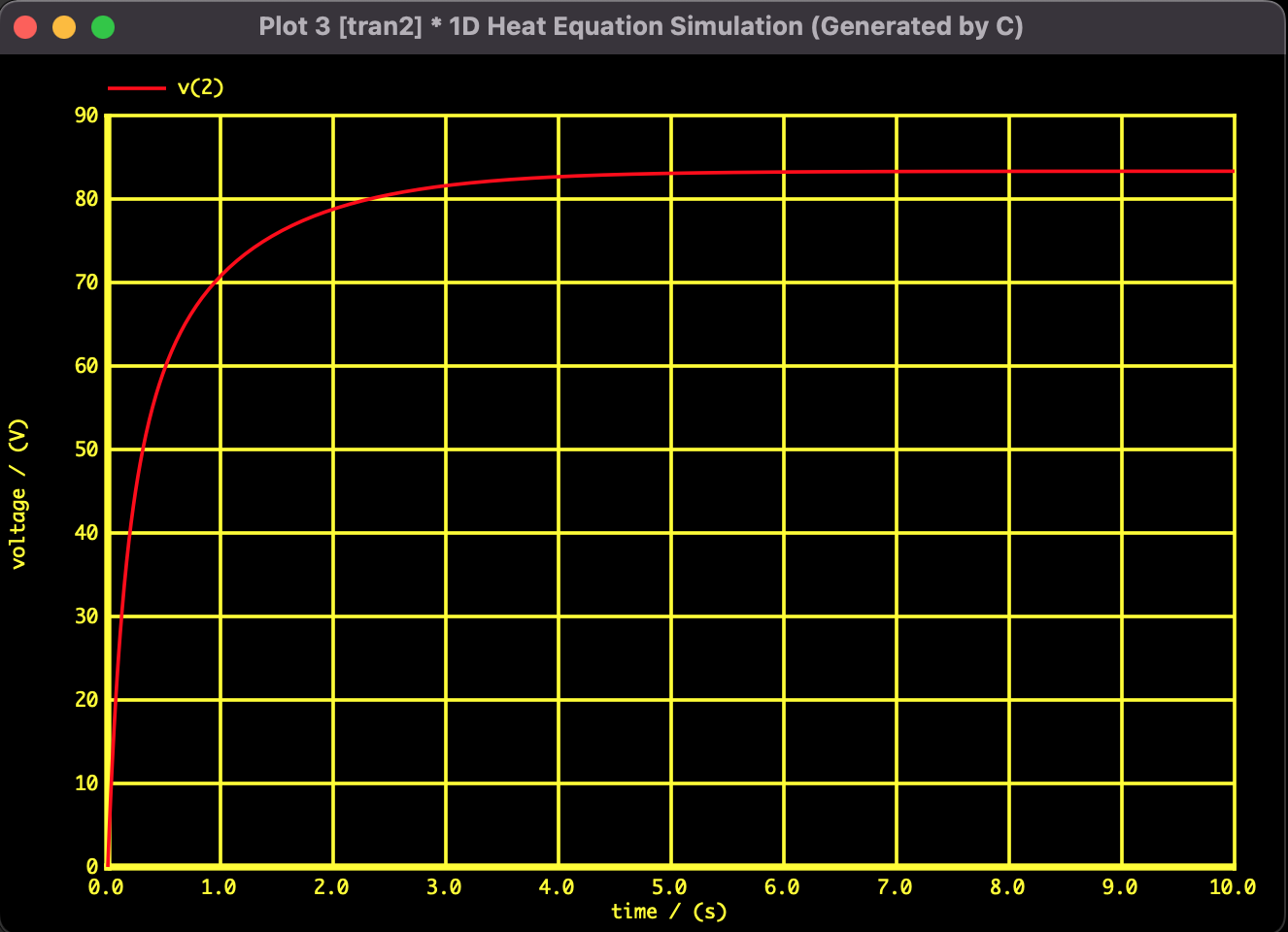

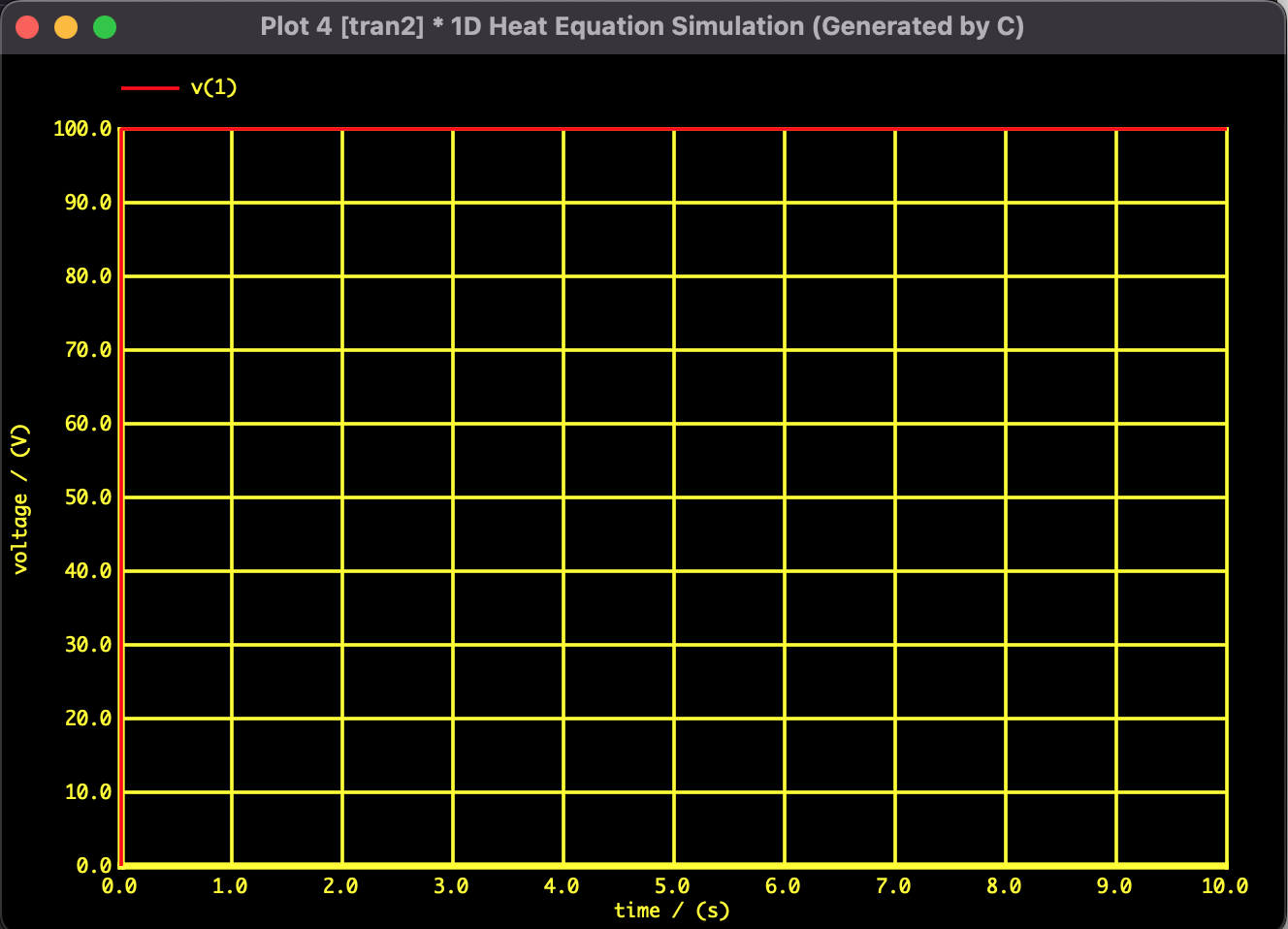

導出した差分方程式を解析した結果を示します。 今回は直接プログラミング言語でループ処理を書くのではなく、回路シミュレータSPICEに偏微分方程式を解かせる「SPICE指向型解析法」を用いました。

SPICEでの実装（半離散化 / Method of Lines）

SPICEのB電源で記述したのは、前節までの差分式とは異なり、空間だけバラバラ（離散化）にして、時間は連続のまま（微分）にした式です。

これは「変化のスピード（電流）を与える式」であるため、ここに時間刻み $\Delta t$ は含まれません。SPICE内部のコンデンサが連続時間での積分を担います。

ここでの係数（SPICEパラメータのCOEFF）は $\frac{\alpha}{(\Delta x)^2}$ となります。（$\Delta t$ がないことに注意！）
なお、本計算では 空間メッシュ数 N=5 としました。
